مخفض لامركزي مخدد

مخفض لامركزي مخدد

سمات:

الشهادة: معتمدة من FM / مدرجة في قائمة UL / LPCB

المقاس: 3 بوصة * 2 بوصة – 8 بوصة * 6 بوصة (القطر 80 * 50 – القطر 200 * 150)

الضغط: 300 رطل/بوصة مربعة/500 رطل/بوصة مربعة

المواد: ASTM A536، الدرجة 65-45-12، QT450-10

مُوَثَّق: ASME B1.20.1، ISO 7-1، GB 7306

الأخدود: AWWA C606، ISO 6182-12

السطح: P: مطلي E: مطلي بالكهرباء B: أسود S: إيبوكسي G: مجلفن بالغمس الساخن

الدردشة الآن

تفاصيل المنتج

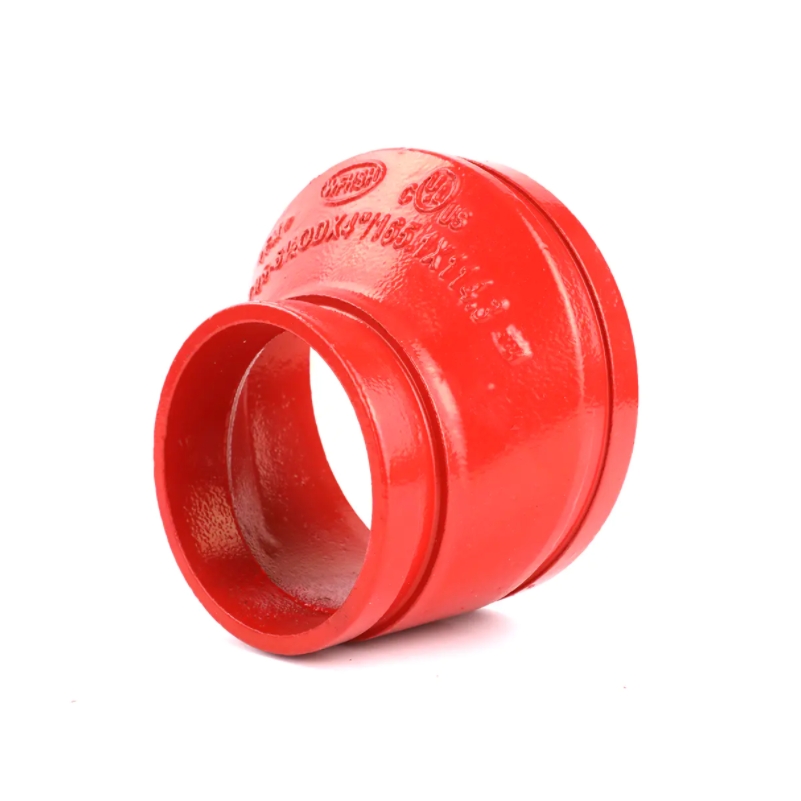

مخفض لامركزي مخدد هو عبارة عن تركيب أنبوبي على شكل مخروطي مع اتصال أخدود، ويستخدم لربط أنبوبين بأقطار مختلفة على محاور مختلفة.

مقاس		حجم القطر الخارجي	ل (مم)
3 بوصة × 2 بوصة	DN80×DN50	88.9 × 60.3	89
3 بوصة × 2 1/2 بوصة	DN80×DN65	88.9X76.1	102
4 بوصة × 3 بوصة	DN100×DN80	108.0 × 88.9	102
4 بوصة × 2 بوصة	DN100×DN50	114.3 × 60.3	102
4 بوصة × 2 1/2 بوصة	DN100×DN65	114.3X76.1	102
4 بوصة × 3 بوصة	DN100×DN80	114.3X88.9	102
5 بوصة × 3 بوصة	DN125×DN80	139.7 × 88.9	102
5 بوصة × 4 بوصة	DN125×DN100	139.7 × 114.3	102
6 بوصة × 3 بوصة	DN150×DN80	159.0 × 88.9	102
6 بوصة × 4 بوصة	DN150×DN100	159.0 × 108.0	102
6 بوصة × 4 بوصة	DN150×DN100	159.0 × 114.3	102
6 بوصة × 2 1/2 بوصة	DN150×DN65	165.1 × 76.1	102
6 بوصة × 3 بوصة	DN150×DN80	165.1 × 88.9	102
6 بوصة × 4 بوصة	DN150×DN100	165.1 × 114.3	102
6 بوصة × 5 بوصة	DN150×DN125	165.1 × 139.7	102
6 بوصة × 3 بوصة	DN150×DN80	168.3X88.9	102
6 بوصة × 4 بوصة	DN150×DN100	168.3 × 114.3	102
6 بوصة × 5 بوصة	DN150×DN125	168.3X139.7	102
8 بوصة × 3 بوصة	DN200×DN80	219.1 × 88.9	127
8 بوصة × 4 بوصة	DN200×DN100	219.1 × 114.3	127
8 بوصة × 5 بوصة	DN200×DN125	219.1 × 139.7	127
8 بوصة × 6 بوصة	DN200×DN150	219.1 × 165.1	127
8 بوصة × 6 بوصة	DN200×DN150	219.1 × 168.3	127
