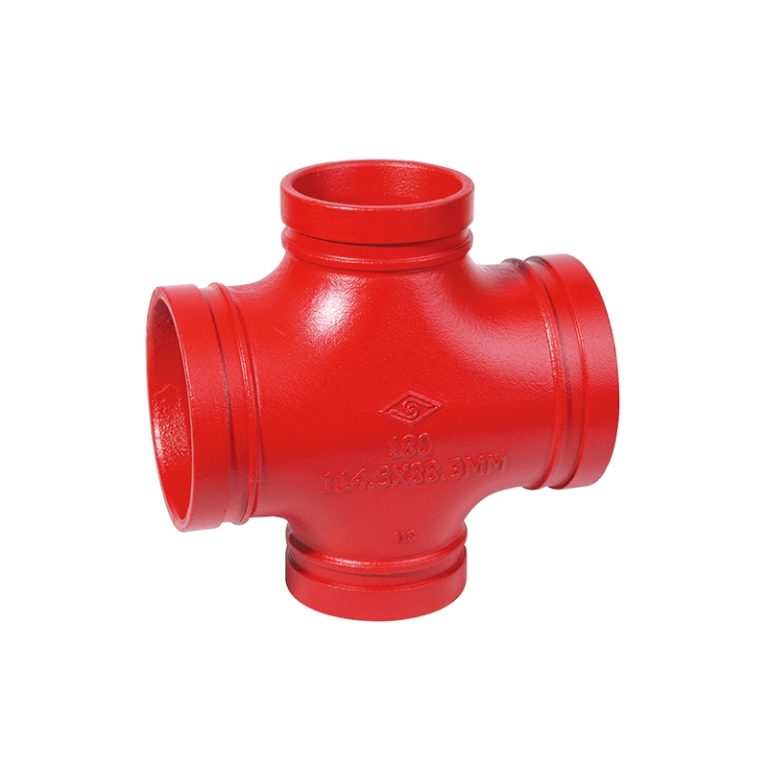

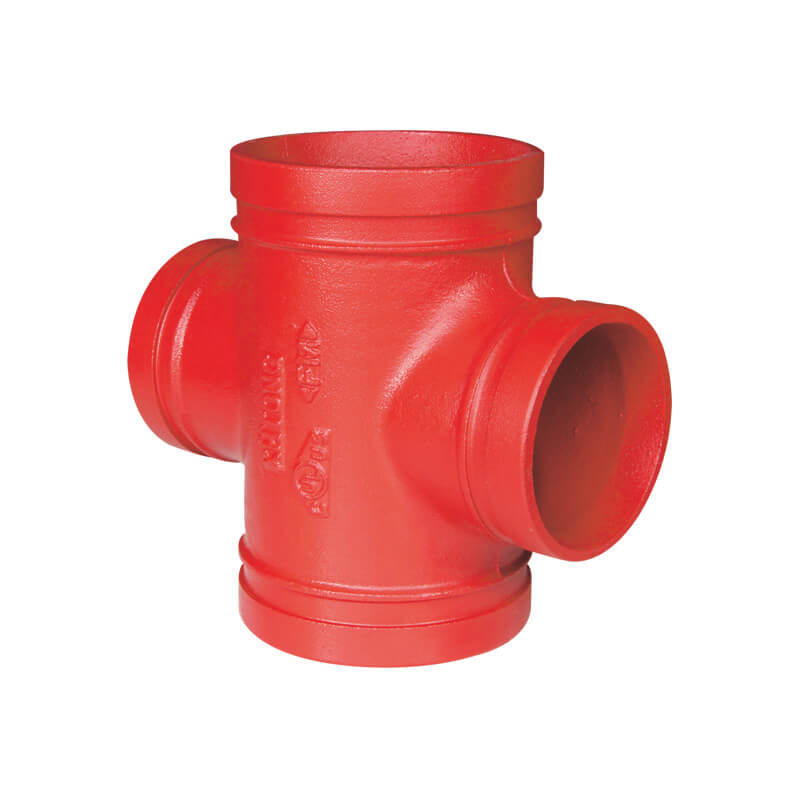

Grooved reducing cross

سمات:

الشهادة: معتمدة من FM / مدرجة في قائمة UL / LPCB

المقاس: 4 بوصة * 1 بوصة – 6 بوصة * 3 بوصة (القطر 100 * 25 – القطر 150 * 80)

الضغط: 300 رطل/بوصة مربعة/500 رطل/بوصة مربعة

المواد: ASTM A536، الدرجة 65-45-12، QT450-10

مُوَثَّق: ASME B1.20.1، ISO 7-1، GB 7306

الأخدود: AWWA C606، ISO 6182-12

السطح: P: مطلي E: مطلي بالكهرباء B: أسود S: إيبوكسي G: مجلفن بالغمس الساخن

الدردشة الآن

تفاصيل المنتج

Grooved reducing cross has a cross shape to get its name. The branch outlet has different size from the main outlet, and it is used to create two branch pipelines to 90 degree direction.

مقاس		حجم القطر الخارجي	ل (مم)
4 بوصة × 1 بوصة	DN100×DN25	114.3X33.7	102
4 بوصة × 1 1/4 بوصة	DN100×DN32	114.3X42.4	102
4 بوصة × 1 1/2 بوصة	DN100×DN40	114.3X48.3	102
4 بوصة × 2 بوصة	DN100×DN50	114.3 × 60.3	102
4 بوصة × 2 1/2 بوصة	DN100×DN65	114.3X76.1	102
4 بوصة × 3 بوصة	DN100×DN80	114.3X88.9	102
5 بوصة × 1 1/4 بوصة	DN125×DN32	139.7X42.4	124
5 بوصة × 1 1/2 بوصة	DN125×DN40	139.7X48.3	124
5 بوصة × 2 بوصة	DN125×DN50	139.7 × 60.3	124
5 بوصة × 2 1/2 بوصة	DN125×DN65	139.7X76.1	124
5 بوصة × 3 بوصة	DN125×DN80	139.7 × 88.9	124
6 بوصة × 1 بوصة	DN150×DN25	165.1 × 33.7	140
6 بوصة × 1 1/4 بوصة	DN150×DN32	165.1 × 42.4	140
6 بوصة × 1 1/2 بوصة	DN150×DN40	165.1 × 48.3	140
6 بوصة × 2 بوصة	DN150×DN50	165.1 × 60.3	140
6 بوصة × 2 1/2 بوصة	DN150×DN65	165.1 × 76.1	140
6 بوصة × 3 بوصة	DN150×DN80	165.1 × 88.9	140
