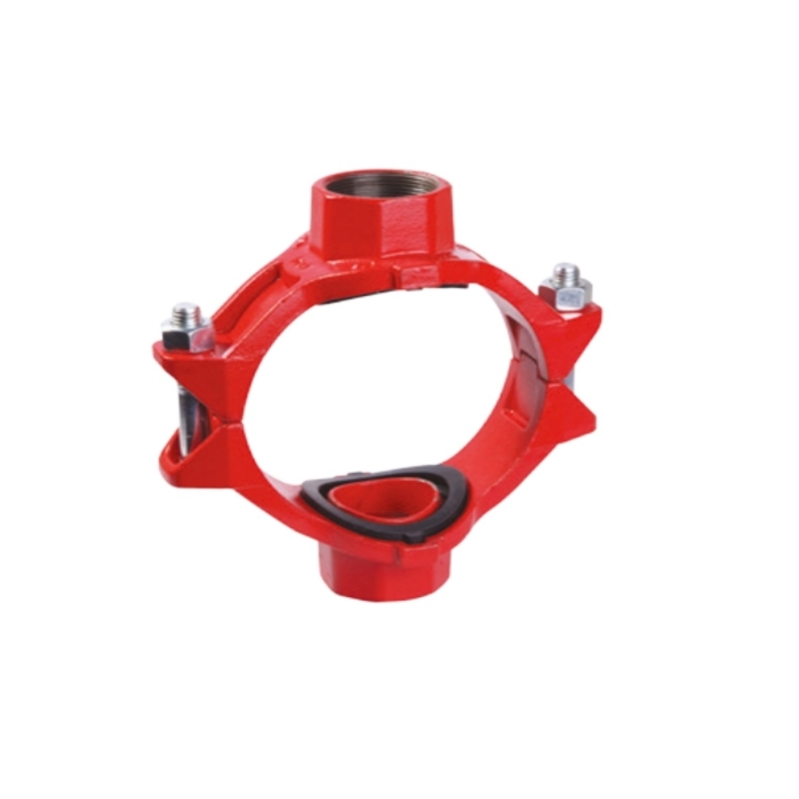

Mechnical cross with threaded branches

صليب ميكانيكي بفروع ملولبة

سمات:

الشهادة: معتمدة من FM / مدرجة في قائمة UL / LPCB

المقاس: 2 بوصة * 1 بوصة - 10 بوصة * 4 بوصة (القطر 50 * 25 - القطر 250 * 100)

الضغط: 300 رطل لكل بوصة مربعة

المواد: ASTM A536، الدرجة 65-45-12، QT450-10

مُوَثَّق: ASME B1.20.1، ISO 7-1، GB 7306

الأخدود: AWWA C606، ISO 6182-12

السطح: P: مطلي E: مطلي بالكهرباء B: أسود S: إيبوكسي G: مجلفن بالغمس الساخن

الدردشة الآن

تفاصيل المنتج

صليب ميكانيكي بفروع ملولبة يوفر منفذين إضافيين ملولبين في خط الأنابيب الحالي، عن طريق توصيل الفتحات المحددة مسبقًا على سطح الأنبوب الرئيسي.

مقاس		حجم القطر الخارجي	أ (مم)	ب (مم)	ج (مم)	د (مم)
2 بوصة × 1 بوصة	DN50×DN25	60.3X33.7	116	68	60	60
2 بوصة × 1 1/4 بوصة	DN50×DN32	60.3X42.4	116	76	65	65
2 بوصة × 1 1/2 بوصة	DN50×DN40	60.3X48.3	116	76	65	65
2 1/2 بوصة × 3/4 بوصة	DN65×DN20	73.0 × 26.9	137	71	68	68
2 1/2 بوصة × 1 بوصة	DN65×DN25	73.0 × 33.7	137	71	70	70
2 1/2 بوصة × 1 1/4 بوصة	DN65×DN32	73.0 × 42.4	137	84.5	73	73
2 1/2 بوصة × 1/2 بوصة	DN65×DN15	76.1 × 21.3	137	71	61	61.5
2 1/2 بوصة × 3/4 بوصة	DN65×DN20	76.1 × 26.9	137	71	75	75
2 1/2 بوصة × 1 بوصة	DN65×DN25	76.1 × 33.7	137	71	75	75
2 1/2 بوصة × 1 1/4 بوصة	DN65×DN32	76.1 × 42.4	137	84.5	75	75
2 1/2 بوصة × 1 1/2 بوصة	DN65×DN40	76.1 × 48.3	137	84.5	73	73
3 بوصة × 1/2 بوصة	DN80×DN15	88.9X21.3	137	84.5	75	75
3 بوصة × 3/4 بوصة	DN80×DN20	88.9X26.9	152	72.5	71.5	71.5
3 بوصة × 1 بوصة	DN80×DN25	88.9X33.7	152	72.5	71.5	71.5
3 بوصة × 1 1/4 بوصة	DN80×DN32	88.9X42.4	152	72.5	80	80
3 بوصة × 1 1/2 بوصة	DN80×DN40	88.9 × 48.3	152	85.5	80	80
3 بوصة × 2 بوصة	DN80×DN50	88.9 × 60.3	152	85.5	80	80
4 بوصة × 1 بوصة	DN100×DN25	108.0 × 33.7	152	98	80	80
4 بوصة × 1 1/4 بوصة	DN100×DN32	108.0 × 42.4	172	78.5	87	87
4 بوصة × 1 1/2 بوصة	DN100×DN40	108.0 × 48.3	172	89	87	87
4 بوصة × 2 بوصة	DN100×DN50	108.0 × 60.3	172	89	87	87
4 بوصة × 2 1/2 بوصة	DN100×DN65	108.0X73.0	172	106.5	92	92
4 بوصة × 1/2 بوصة	DN100×DN15	114.3X21.3	188	78.5	90	90
4 بوصة × 3/4 بوصة	DN100×DN20	114.3X26.9	188	78.5	90	90
4 بوصة × 1 بوصة	DN100×DN25	114.3X33.7	188	78.5	93	93
4 بوصة × 1 1/4 بوصة	DN100×DN32	114.3X42.4	188	89	95	95
4 بوصة × 1 1/2 بوصة	DN100×DN40	114.3X48.3	188	89	97	97
4 بوصة × 2 بوصة	DN100×DN50	114.3 × 60.3	188	104.5	100	100
4 بوصة × 2 1/2 بوصة	DN100×DN65	108.0 × 76.1	172	106.5	100	100
4 بوصة × 2 1/2 بوصة	DN100×DN65	114.3X76.1	188	104.5	102	102
4 بوصة × 3 بوصة	DN100×DN80	114.3X88.9	188	128	102	102
5 بوصة × 1 1/4 بوصة	DN125×DN32	133.0 × 42.4	209	93	105	105
5 بوصة × 1 1/2 بوصة	DN125×DN40	133.0 × 48.3	209	93	105	105
5 بوصة × 2 بوصة	DN125×DN50	133.0 × 60.3	209	112.5	110	110
5 بوصة × 1 بوصة	DN125×DN25	139.7X33.7	221	78	110	110
5 بوصة × 1 1/4 بوصة	DN125×DN32	139.7X42.4	221.5	95	112	112
5 بوصة × 1 1/2 بوصة	DN125×DN40	139.7X48.3	221.5	95	112	112
5 بوصة × 2 بوصة	DN125×DN50	139.7 × 60.3	221.5	112.5	115	115
5 بوصة × 2 1/2 بوصة	DN125×DN65	139.7X76.1	221.5	112.5	115	115
5 بوصة × 3 بوصة	DN125×DN80	139.7 × 88.9	221.5	132	120	120
6 بوصة × 1 1/4 بوصة	DN150×DN32	159.0 × 42.4	244	93	118	118
6 بوصة × 1 1/2 بوصة	DN150×DN40	159.0 × 48.3	244	93	118	118
6 بوصة × 2 بوصة	DN150×DN50	159.0 × 60.3	244	112.5	125	125
6 بوصة × 2 1/2 بوصة	DN150×DN65	159.0 × 76.1	244	112.5	125	125
6 بوصة × 1/2 بوصة	DN150×DN15	165.1×21.3	244	78	110	110
6 بوصة × 3/4 بوصة	DN150×DN20	165.1×26.9	244	78	110	110
6 بوصة × 1 بوصة	DN150×DN25	165.1 × 33.7	244	78	118	118
6 بوصة × 1 1/4 بوصة	DN150×DN32	165.1 × 42.4	244	93	118	118
6 بوصة × 1 1/2 بوصة	DN150×DN40	165.1 × 48.3	244	93	118	118
6 بوصة × 2 بوصة	DN150×DN50	165.1 × 60.3	244	112.5	128	128
6 بوصة × 2 1/2 بوصة	DN150×DN65	165.1 × 76.1	244	112.5	128	128
6 بوصة × 3 بوصة	DN150×DN80	165.1 × 88.9	244	132	128	128
6 بوصة × 1 1/4 بوصة	DN150×DN32	168.3X42.4	247	95	130	130
6 بوصة × 1 1/2 بوصة	DN150×DN40	168.3X48.3	247	95	122	122
6 بوصة × 2 بوصة	DN150×DN50	168.3 × 60.3	247	112.5	132	132
6 بوصة × 2 1/2 بوصة	DN150×DN65	168.3X73.0	247	112.5	132	132
6 بوصة × 3 بوصة	DN150×DN80	168.3X88.9	247	132	140	140
8 بوصة × 1 بوصة	DN150×DN25	219.1 × 33.7	320	79.5	150	150
8 بوصة × 1 1/4 بوصة	DN200×DN32	219.1 × 42.4	320	96.5	150	150
8 بوصة × 1 1/2 بوصة	DN200×DN40	219.1 × 48.3	320	96.5	150	150
8 بوصة × 2 بوصة	DN200×DN50	219.1 × 60.3	320	117	160	160
8 بوصة × 2 1/2 بوصة	DN200×DN65	219.1 × 76.1	320	118	158	158
8 بوصة × 3 بوصة	DN200×DN80	219.1 × 88.9	320	136.5	160	160
8 بوصة × 4 بوصة	DN200×DN100	219.1 × 114.3	320	164	160	160
10 بوصة × 1 1/2 بوصة	DN250×DN40	273.0×48.3	376	95.5	180	180
10 بوصة × 2 بوصة	DN250×DN50	273.0×60.3	376	118	185	185
10 بوصة × 2 1/2 بوصة	DN250×DN65	273.0×76.1	376	118	190	190
10 بوصة × 3 بوصة	DN250×DN80	273.0×88.9	376	136.5	190	190
10 بوصة × 4 بوصة	DN250×DN100	273.0×114.3	376	164	190	190
