Grooved equal cross - Fluid Tech

溝付き等角十字

特徴：

証明書: FM 承認 / UL 登録 / LPCB

サイズ: 1” – 12” (DN 25 – DN 300)

圧力: 300PSI/500PSI

材質: ASTM A536、グレード 65-45-12、QT450-10

ねじ: ASME B1.20.1、ISO 7-1、GB 7306

溝: AWWA C606、ISO 6182-12

表面：P：塗装 E：電気メッキ B：黒 S：エポキシ G：溶融亜鉛メッキ

今すぐチャット

製品詳細

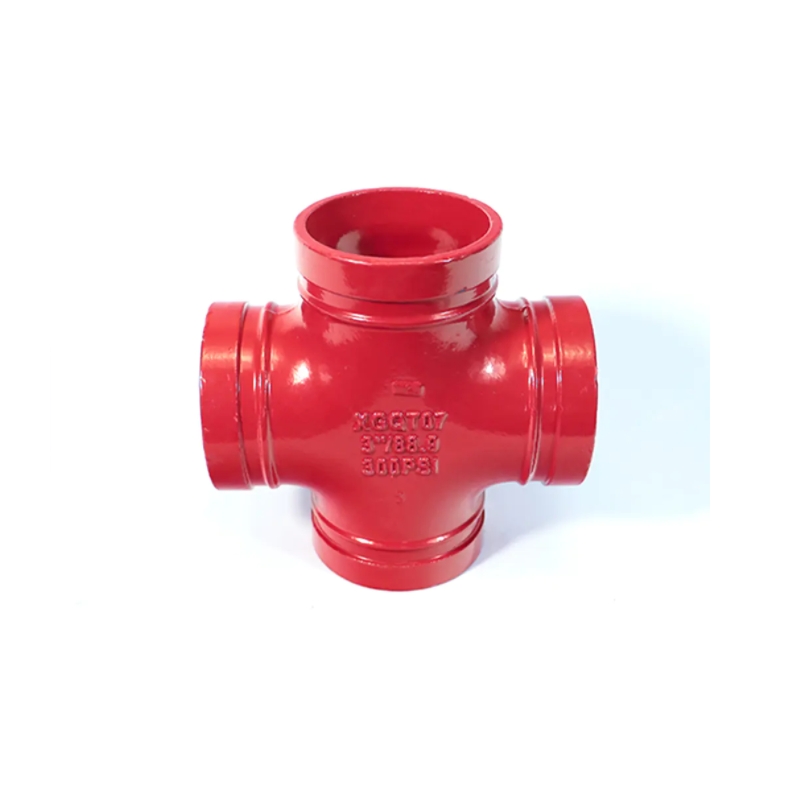

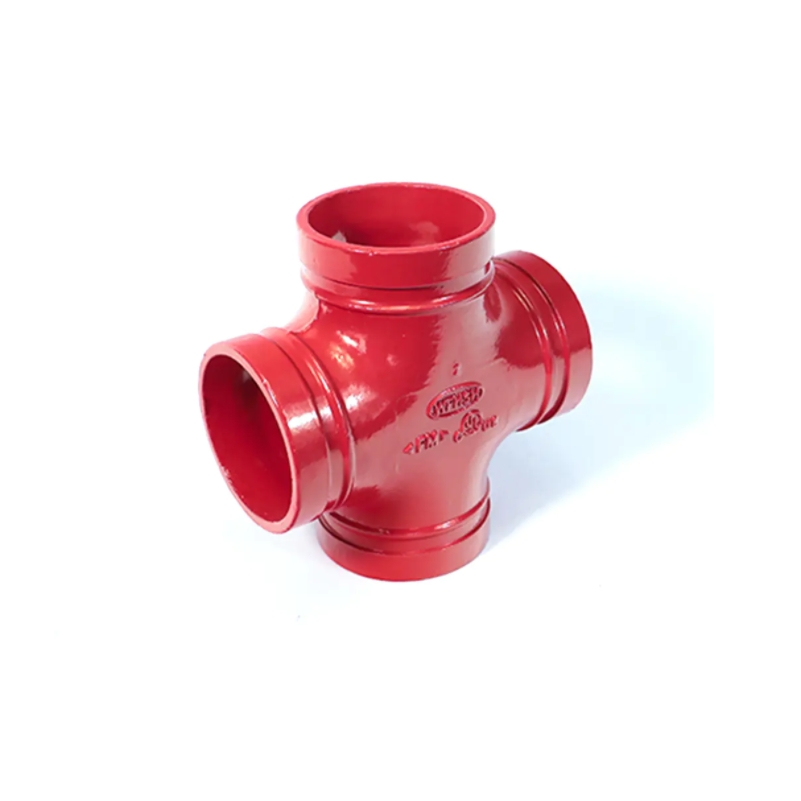

溝付き等角十字 has a cross shape to get its name. The branch outlet is the same size as the main outlet, and it is used to create two branch pipelines to 90 degree direction.

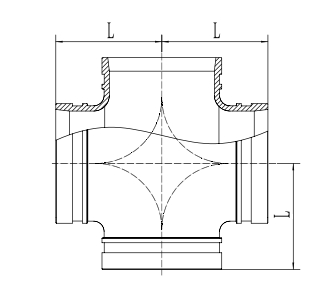

サイズ		外径サイズ	L（ミリ）
1″	DN25	33.7	57
1 1/4”	DN32	42.4	60
1 1/2”	DN40	48.3	60
2”	DN50	60.3	70
2 1/2”	DN65	73.0	76
2 1/2”	DN65	76.1	76
3”	DN80	88.9	86
4”	DN100	108.0	102
4”	DN100	114.3	102
5”	DN125	133.0	124
5”	DN125	139.7	124
5”	DN125	141.3	124
6”	DN150	159.0	140
6”	DN150	165.1	140
6”	DN150	168.3	140
8”	DN200	219.1	173
10”	DN250	273.0	215
12”	DN300	323.9	245

溝付き等角十字
