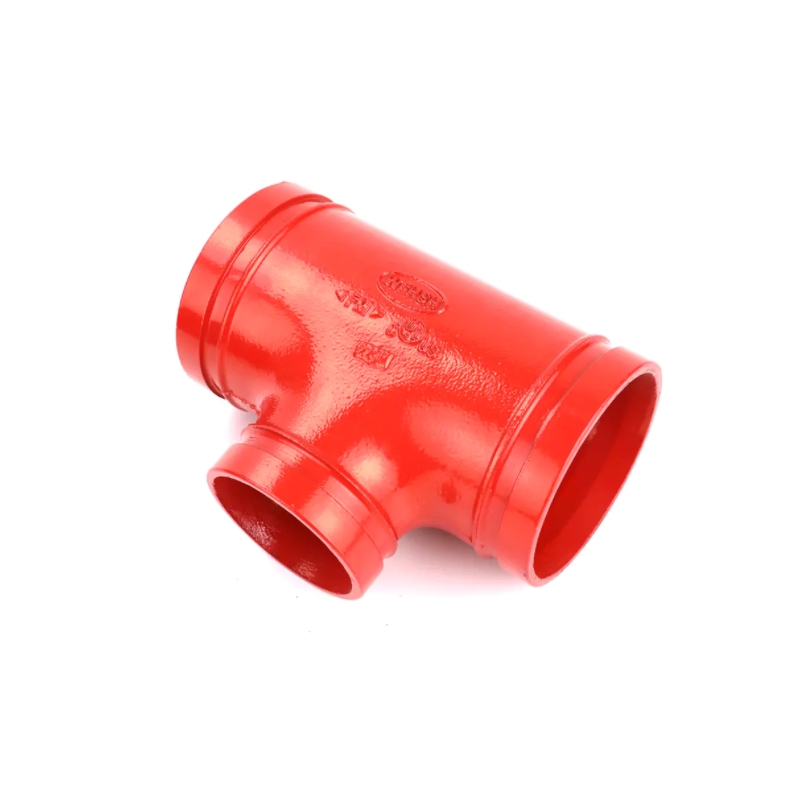

Grooved reducing tee

溝付き縮小ティー

特徴：

証明書: FM 承認 / UL 登録 / LPCB

サイズ: 2″*1″ – 8″*6″ (DN 50*25 – DN 200*150)

圧力: 300PSI/500PSI

材質: ASTM A536、グレード 65-45-12、QT450-10

ねじ: ASME B1.20.1、ISO 7-1、GB 7306

溝: AWWA C606、ISO 6182-12

表面：P：塗装 E：電気メッキ B：黒 S：エポキシ G：溶融亜鉛メッキ

今すぐチャット

製品詳細

溝付き縮小ティー 配管システムで使用される T 字型のパイプ継手であり、直径の異なる 3 本のパイプを接続して、流体またはガスを異なる流量で分割または合流できるようにします。

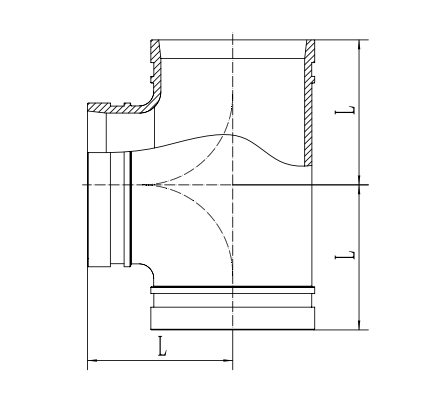

サイズ		外径サイズ	L（ミリ）
2インチ×1インチ	DN50×DN25	60.3X33.7	70
2″×1 1/4″	DN50×DN32	60.3X42.4	70
2″×1 1/2″	DN50×DN40	60.3X48.3	70
2 1/2″×1 1/4″	DN65×DN32	73.0X42.4	76
2 1/2″×1 1/2″	DN65×DN40	73.0X48.3	76
2 1/2″×2″	DN65×DN50	73.0X60.3	76
2 1/2″×1 1/2″	DN65×DN40	76.1X48.3	76
2 1/2″×2″	DN65×DN50	76.1X60.3	76
3″×1 1/2″	DN80×DN40	88.9X48.3	86
3インチ×2インチ	DN80×DN50	88.9X60.3	86
3″×2 1/2″	DN80×DN65	88.9X73.0	86
3″×2 1/2″	DN80×DN65	88.9X76.1	86
4″×2 1/2″	DN100×DN65	108.0X76.1	102
4インチ×3インチ	DN100×DN80	108.0X88.9	102
4インチ×2インチ	DN100×DN50	114.3X60.3	102
4″×2 1/2″	DN100×DN65	114.3X73.0	102
4″×2 1/2″	DN100×DN65	114.3X76.1	102
4インチ×3インチ	DN100×DN80	114.3X88.9	102
5インチ×2インチ	DN125×DN50	139.7X60.3	124
5インチ×3インチ	DN125×DN80	139.7X88.9	124
5インチ×4インチ	DN125×DN100	139.7X114.3	124
6″×2 1/2″	DN150×DN65	159.0X76.1	140
6インチ×3インチ	DN150×DN80	159.0X88.9	140
6インチ×4インチ	DN150×DN100	159.0X108.0	140
6インチ×4インチ	DN150×DN100	159.0X114.3	140
6インチ×2インチ	DN150×DN50	165.1X60.3	140
6″×2 1/2″	DN150×DN65	165.1X76.1	140
6インチ×3インチ	DN150×DN80	165.1X88.9	140
6インチ×4インチ	DN150×DN100	165.1X114.3	140
6インチ×5インチ	DN150×DN125	165.1X139.7	140
6インチ×2インチ	DN150×DN50	168.3X60.3	140
6″×2 1/2″	DN150×DN65	168.3X73.0	140
6″×2 1/2″	DN150×DN65	168.3X76.1	140
6インチ×3インチ	DN150×DN80	168.3X88.9	140
6インチ×4インチ	DN150×DN100	168.3X114.3	140
8″×4″	DN200×DN100	219.1X114.3	175
8″×5″	DN200×DN125	219.1X139.7	175
8″×6″	DN200×DN150	219.1X159.0	175
8″×6″	DN200×DN150	219.1X165.1	175
8″×6″	DN200×DN150	219.1X168.3	175

溝付き縮小ティー

溝付き縮小ティー
