Grooved reducing coupling

Gegroefde verloopkoppeling

Functies:

Certificaat: FM-goedgekeurd / UL-vermeld / LPCB

Afmetingen: 2 1/2”*2” – 8”*6” (DN 65*50 – DN 200*150)

Druk: 300PSI/500PSI

Materiaal: ASTM A536, KLASSE 65-45-12, QT450-10

Met schroefdraad: ASME B1.20.1, ISO 7-1, GB 7306

Groef: AWWA C606, ISO 6182-12

Oppervlakte: P: Geverfd E: Gegalvaniseerd B: Zwart S: Epoxy G: Thermisch verzinkt

Chat nu

Productdetails

Groefkoppeling verkleinen maakt gecontroleerde lineaire en hoekige bewegingen mogelijk en wordt gebruikt om twee buizen met verschillende diameters met elkaar te verbinden.

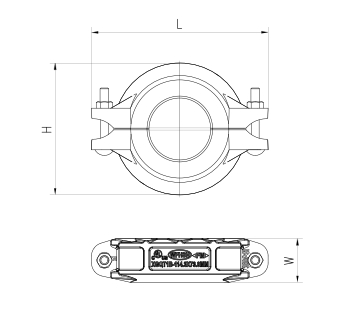

MAAT		OD-GROOTTE	L (MM)	H (MM)	V (MM)
2 1/2”X2”	DN65XDN50	73X60	143	102	45
2 1/2”X2”	DN65XDN50	76X60	143	102	45
3”X2”	DN80XDN50	89X60	163	118	47
3”X2 1/2”	DN80XDN65	89X73	163	118	47
10x5 cm	DN100XDN50	114X60	200	150	50
4”X2 1/2”	DN100XDN65	114X73	200	150	50
4”X2 1/2”	DN100XDN65	114X76	200	150	50
4”X3”	DN100XDN80	114X89	200	150	50
15x10 cm	DN150XDN100	165X114	270	200	51
6”X3”	DN150XDN80	168X89	270	200	51
15x10 cm	DN150XDN100	168X114	270	200	51
20x15 cm	DN200XDN150	219X165	335	260	63
20x15 cm	DN200XDN150	219X168	335	260	63
