Grooved concentric reducer

ตัวลดรอบแกนร่วมมีร่อง

คุณสมบัติ:

ใบรับรอง: ได้รับการรับรองจาก FM / ได้รับการรับรองจาก UL / LPCB

Size: 2”*1” – 8”*6” (DN 50*25 – DN 200*150)

แรงดัน: 300PSI/500PSI

วัสดุ: ASTM A536, เกรด 65-45-12, QT450-10

เกลียว: ASME B1.20.1, ISO 7-1, GB 7306

ร่อง: AWWA C606, ISO 6182-12

พื้นผิว: P: ทาสี E: ชุบด้วยไฟฟ้า B: สีดำ S: อีพ็อกซี่ G: ชุบสังกะสีแบบจุ่มร้อน

พูดคุยตอนนี้

รายละเอียดสินค้า

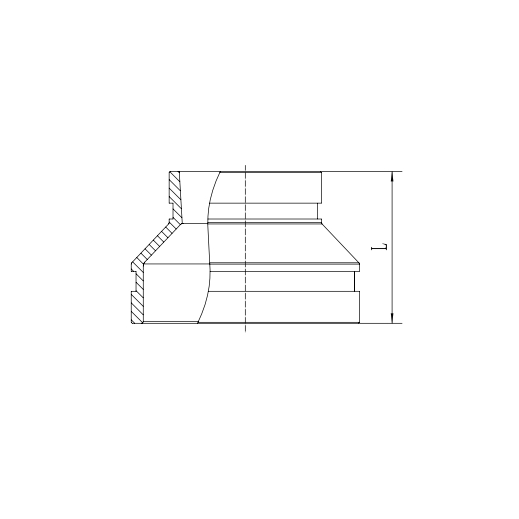

ตัวลดรอบแกนร่วมมีร่อง is cone-shaped pipe fitting with groove connection, and it is used to join two pipes of different diameter at the same axis.

ขนาด		ขนาด OD	ล (เอ็มเอ็ม)
2″×1″	DN50×DN25	60.3X33.7	64
2″×1 1/4″	DN50×DN32	60.3X42.4	64
2″×1 1/2″	DN50×DN40	60.3X48.3	64
2 1/2″×1″	DN65×DN25	73.0X33.7	64
2 1/2″×1 1/4″	DN65×DN32	73.0X42.4	64
2 1/2″×1 1/2″	DN65×DN40	73.0X48.3	64
2 1/2″×1″	DN65×DN25	76.1X33.7	64
2 1/2″×1 1/4″	DN65×DN32	76.1X42.4	64
2 1/2″×1 1/2″	DN65×DN40	76.1X48.3	64
2 1/2″×2″	DN65×DN50	76.1X60.3	64
3″×1″	DN80×DN25	88.9X33.7	64
3″×1 1/4″	DN80×DN32	88.9X42.4	64
3″×1 1/2″	DN80×DN40	88.9X48.3	64
3″×2″	DN80×DN50	88.9X60.3	64
3″×2 1/2″	DN80×DN65	88.9X73.0	64
3″×2 1/2″	DN80×DN65	88.9X76.1	64
4″×2 1/2″	DN100×DN65	108.0X76.1	76
4″×3″	DN100×DN80	108.0X88.9	76
4″×2″	DN100×DN50	114.3X60.3	76
4″×2 1/2″	DN100×DN65	114.3X73.0	76
4″×2 1/2″	DN100×DN65	114.3X76.1	76
4″×3″	DN100×DN80	114.3X88.9	76
5″×4″	DN125×DN100	133.0X108.0	89
5″×4″	DN125×DN100	133.0X114.3	89
5″×2″	DN125×DN50	139.7X60.3	89
5″×2 1/2″	DN125×DN65	139.7X76.1	89
5″×3″	DN125×DN80	139.7X88.9	89
5″×4″	DN125×DN100	139.7X114.3	89
6″×2″	DN150×DN50	159.0X60.3	89
6″×2 1/2″	DN150×DN65	159.0X76.1	89
6″×3″	DN150×DN80	159.0X88.9	89
6″×4″	DN150×DN100	159.0X108.0	89
6″×4″	DN150×DN100	159.0X114.3	89
6″×5″	DN150×DN125	159.0X133.0	89
6″×2″	DN150×DN50	165.1X60.3	102
6″×2 1/2″	DN150×DN65	165.1X76.1	102
6″×3″	DN150×DN80	165.1X88.9	102
6″×4″	DN150×DN100	165.1X114.3	102
6″×5″	DN150×DN125	165.1X139.7	102
6″×2″	DN150×DN50	168.3X60.3	102
6″×2 1/2″	DN150×DN65	168.3X73.0	102
6″×2 1/2″	DN150×DN65	168.3X76.1	102
6″×3″	DN150×DN80	168.3X88.9	102
6″×4″	DN150×DN100	168.3X114.3	102
6″×5″	DN150×DN125	168.3X139.7	102
8″×2″	DN200×DN50	219.1X60.3	127
8″×2 1/2″	DN200×DN65	219.1X76.1	127
8″×3″	DN200×DN80	219.1X88.9	127
8″×4″	DN200×DN100	219.1X114.3	127
8″×5″	DN200×DN125	219.1X139.7	127
8″×6″	DN200×DN150	219.1X165.1	127
8″×6″	DN200×DN150	219.1X168.3	127
